Kennen Sie die Situation? Das Mikrofon auf der Bühne gibt kein Signal zum FOH Platz und Sie müssen rausfinden, woran es liegt. Ist es das Kabel? Ist es das Multicore, oder der Pultkanal? Das Ohmmeter liegt noch im Koffer auf dem LKW und die Batterie darin ist sowieso leer...

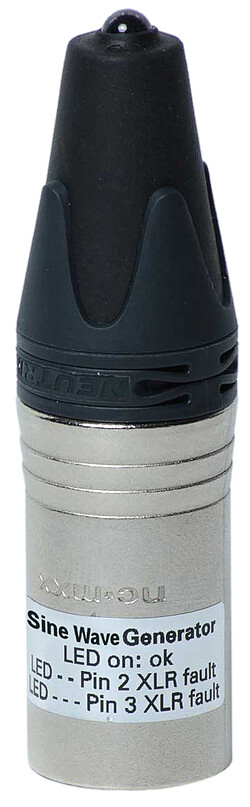

Hier ist die Lösung: Stecken Sie einfach den Tester an das Mikrofonkabel, Schalten Sie die Phantomspeisung an und Sie haben sofort das Ergebnis:
- Die LED blinkt 2 x: Pin 2 vom XLR Kabel ist defekt. - Die LED blinkt 3 x: Pin 3 vom XLR Kabel ist defekt - Die LED ist aus: Pin 1 oder Phantomspeisung ist defekt - Die LED ist an, der 100 Hz Generator an: Alles ok.
100 Hz Sinus Version.
Bitte achten Sie auf darauf, dass der Pultkanal entsprechend eingestellt ist, bevor Sie den Tester anschließen. Bitte beachten Sie auch, dass der Tester nur die Phantomspeisung an Pin 2 und 3 checkt, bevor er den Generator einschaltet. Er wird also nicht jeden möglichen Fehler anzeigen, aber es lassen sich auf jeden Fall über 90% der Fehler auf der Bühne lokalisieren. Der Generatorausgang ist symmetrisch. Dieser Tester sollte nur von erfahrenen Tontechnikern eingesetzt werden.
Abmessungen: 74mm Länge x 19mm Durchmesser Gehäuse: Neutrik XLR Stecker Ausgangsfrequenz: 100 Hz. Sinus Ausgangsamplitude: Ca. 100 mVss Versorgungsspannung: 9 - 48V Phantomspeisung
